Медные трубы и фитинги для монтажа кондиционера: разбор стандартов и технологии пайки

Приветствую! Меня зовут Владимир, работаю в компании Siais RU с фреонами, холодильными маслами и инструментом для обслуживания климатических систем. Сегодня затронем тему медных труб и фитингов, которая напрямую влияет на герметичность холодильного контура и срок службы всей системы кондиционирования.

Почему именно медь в холодильном контуре

Дело в том, что медь обладает уникальным набором характеристик для работы с хладагентами. На практике мы сталкиваемся с высокими давлениями в магистрали, температурными перепадами от минус двадцати до плюс восьмидесяти градусов, агрессивным воздействием фреонов и масел. То есть материал трубопровода должен быть инертным к хладагенту, пластичным при деформациях и обладать высокой теплопроводностью. Медь закрывает все эти требования, вот потому что её применяют в девяноста процентах холодильных установок.

Стоит заранее разобрать, какие стандарты регламентируют производство медных труб для нашей отрасли. В принципе существует два основных международных стандарта: американский B 280 и европейский EN 12735-1. Они чётко определяют химический состав сплава, где содержание меди должно быть не менее 99,9 процента, а фосфора около 0,03 процента. Такая добавка фосфора раскисляет медь и делает её более устойчивой к окислению при пайке. Опять же, стандарты задают точные размеры наружного диаметра, толщину стенки и допустимые отклонения, что критично для герметичности соединений.

Типы медных труб и их применение

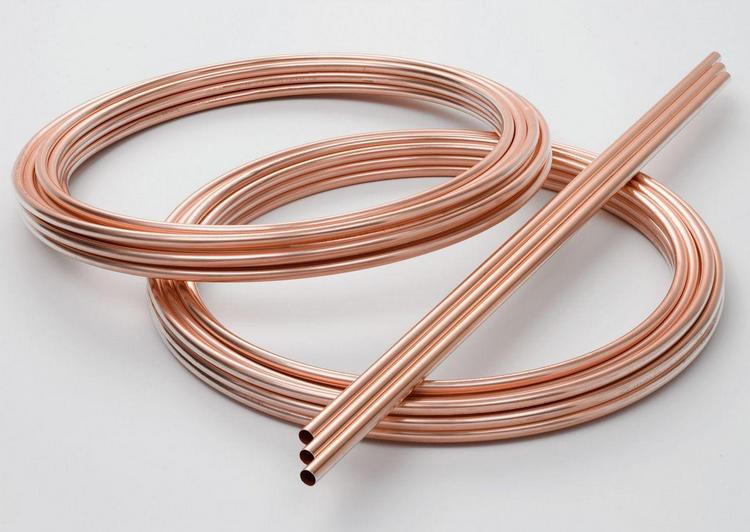

На данный момент в монтаже применяются два основных типа труб: отожжённые и неотожжённые. Отожжённая труба поставляется в бухтах по пятнадцать или пятьдесят метров, она мягкая и легко гнётся руками или трубогибом. Вот и получается, что для прокладки трассы со сложной геометрией это самый передовой материал. Неотожжённая труба идёт отрезками по пять метров, она жёсткая и требует специального инструмента для гибки. Соответственно её используют на прямых участках или там, где нужна механическая прочность.

Что касается размеров, то диаметры медных труб для климатических систем варьируются от шести до двадцати шести миллиметров по наружному диаметру. Как правило, для бытовых сплит-систем применяют трубы четверть дюйма и три восьмых дюйма на жидкостной магистрали, а на газовой линии пять восьмых или половина дюйма в зависимости от мощности агрегата. Толщина стенки обычно составляет ноль семьдесят один миллиметр, но встречаются усиленные варианты с толщиной ноль восемьдесят один миллиметр для систем с повышенным рабочим давлением.

Фитинги и типы соединений

В большинстве случаев соединение элементов фреонового контура выполняется тремя способами: развальцовкой под накидную гайку, обжимными фитингами или капиллярной пайкой. Вальцовочное соединение применяется там, где требуется разборность, например, при подключении к сервисным портам компрессора или внешнего блока. Здесь такой момент: труба развальцовывается специальным инструментом под конус сорок пять градусов, и через накидную гайку прижимается к штуцеру. Суть в том, что это соединение можно разобрать при обслуживании, но оно менее надёжно при вибрациях.

Пайка медных труб это работает как основной метод неразъёмного соединения в холодильном контуре. Фитинги под пайку изготавливают из неотожжённой меди, они бывают прямыми муфтами, отводами на девяносто или сорок пять градусов, тройниками и переходниками с одного диаметра на другой. По сути фитинг надевается на трубу с зазором от двадцати пяти до ста пятидесяти микрон, это так называемый капиллярный зазор. Вот, то есть при нагреве припой затекает в этот зазор за счёт капиллярного эффекта и формирует герметичный шов по всей окружности.

Технология капиллярной пайки

На первом этапе нужно разобраться с типами припоев и температурными режимами. Существует мягкая пайка с температурой до четырёхсот двадцати пяти градусов и твёрдая пайка в диапазоне от четырёхсот шестидесяти до пятисот шестидесяти градусов. Лично я рекомендую твёрдые серебросодержащие припои для фреоновых магистралей, потому что они дают прочный шов, устойчивый к вибрациям и термоциклам. Мягкие оловянно-свинцовые припои допустимы только на дренажных линиях или низконагруженных участках.

Допустим, нам нужно спаять два отрезка трубы через муфту. Вот, дальше последовательность действий: сначала зачищаем соединяемые поверхности от окислов абразивной бумагой или щёткой, затем наносим флюс тонким слоем на наружную поверхность трубы и внутреннюю поверхность фитинга. Флюс предотвращает окисление меди при нагреве и улучшает растекание припоя. Значит, собираем соединение, проверяем зазор и начинаем равномерный прогрев пламенем горелки. Важно прогревать именно фитинг, а не трубу, чтобы тепло передавалось через стенку и равномерно распределялось.

Как только металл достигнет температуры плавления припоя, подносим пруток припоя к зазору с противоположной стороны от пламени. Припой должен затекать в зазор самостоятельно, без механического вдавливания. Вот и соответственно, когда припой образует равномерное кольцо по периметру соединения, убираем нагрев и даём шву остыть естественным образом. Не рекомендую охлаждать соединение водой или сжатым воздухом, это приводит к внутренним напряжениям и трещинам в шве.

Типичные ошибки при монтаже

Скорее всего, самая частая проблема это перегрев соединения. Когда температура превышает критическую, флюс выгорает, медь окисляется, и припой не затекает в зазор. В смысле получается непропай, который визуально может выглядеть нормально, но даст течь при опрессовке. Вот потому что нужен контроль температуры по цвету пламени и поведению припоя.

Ещё момент связан с чистотой внутренней поверхности трубы. Короче, если внутрь попала грязь, окалина или влага, это всё попадёт в холодильный контур и забьёт капиллярную трубку или повредит компрессор. Общие рекомендации здесь простые: работать с заглушенными торцами труб, продувать магистраль азотом во время пайки и обязательно вакуумировать систему перед заправкой.

Популярные вопросы и ответы

Можно ли использовать обычную водопроводную медную трубу для кондиционера?

Не рекомендую, потому что водопроводная труба не соответствует стандартам для холодильной техники. Она может содержать остатки масел, окислов, не имеет герметичных заглушек и часто изготовлена из сплавов с примесями. Это отличные параметры для воды, но неприемлемо для фреонового контура.

Какой инструмент необходим для качественной пайки медных труб?

Основные этапы подготовки требуют труборез, риммер для снятия заусенцев, щётки для зачистки, трубогиб при необходимости и газовую горелку. Могу рекомендовать ацетиленовые или пропановые горелки, они дают достаточную температуру. Опять же понадобится флюс, припой и защитные средства.

Через какое время можно проверять герметичность после пайки?

Вот, и соответственно, шов должен остыть полностью до температуры окружающей среды. Как бы это занимает минут пять-десять в зависимости от диаметра трубы. Только после этого можно подавать давление азота для опрессовки и проверки на утечки мыльным раствором или течеискателем. Что в итоге, правильная пайка медного контура обеспечивает долговечность системы кондиционирования на десятки лет эксплуатации.
